焊机工位布袋除尘器加光氧催化设备
本方案根据现有设备型号及吸收我公司在国内对该行业废气治理的成功经验。在以满足 环保治理政策要求为目的，满足有关的工艺操作,并设备长期运行为要求，同时考虑尽可能节省企业非生产性投资的情况，编制出该设计方案。
本着对用户负责的态度，我公司技术人员经过多次讨论,现做出的设计方案及除尘系统部分的布置情况，供双方进行 的讨论。二、 需治理范围及设计内容
贵公司为配套生产用的生产系统。
在 大力推进节能减排，加强环境保护，发展循环经济的背景下，以及 《大气污染物排放标准》的出台， 环保部环发的关于在化解产能严重过剩矛盾过程中加强环保管理的通知文件，制定了 为严格的排放标准，因此对现有设备废气治理的项目已刻不容缓。
1、治理范围
焊机工位焊烟处理系统在生产过程中产生的烟尘及气体；
2、现有工况分析及改进概述：
现况：焊机工位原有焊烟净化设备风量较小，对于工位的焊烟烟气处理不理想，处于闲置状态。焊接烟尘中存在大量的：Fe2O3、SiO2、
MnO、HF（铪）等，其中含量 多的为 Fe2O3，一般占烟尘总量的 35.56%，
其次是 SiO2，其含量占 10～20％，MnO 占 5～20％左右。
改进建议：将所有焊机工位的烟气做集成收集，经管道排入布袋除尘器中统一处理，每个工位加装 360°吸气臂，采用大功率风机负压引风至布袋除尘器中过滤。从而达到烟气排放出口浓度：30mg/Nm3。
2.1烟气治理方案
根据贵司现场工艺以及生产设备情况，并且按照 环保局的相关要求说明。
根据上述所需治理的烟气状况及特性，我公司拟定此技术方案， 废气通过集气罩进入布袋除尘器，将电气焊操作中产生的烟气及粉尘净化吸附，恶臭气体。粉尘被除尘布袋阻拦在其表面上，净化后的烟气通过引风机排出。
具体改造内容如下：

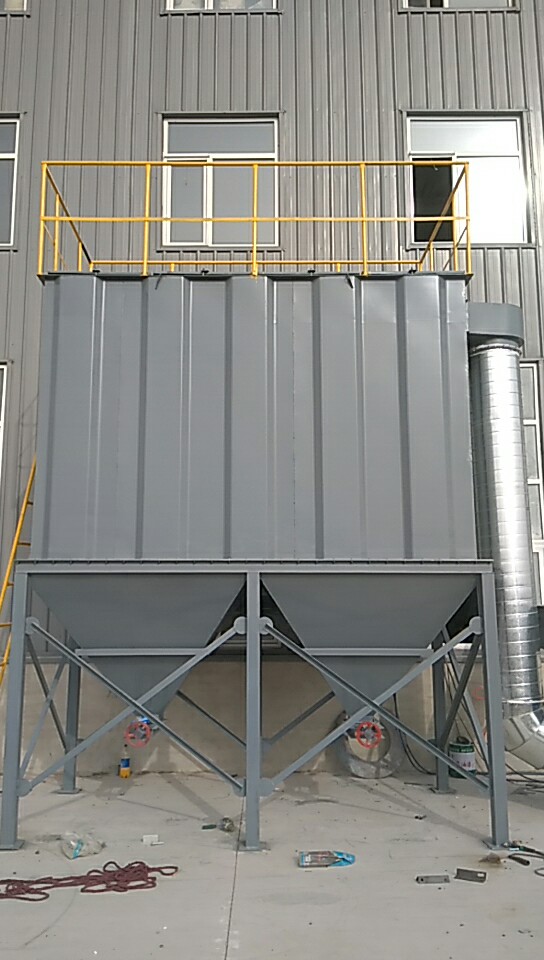

1、在厂区外新建一套 260 袋布袋除尘器。
2、 用吸尘管道连接所有设备的排烟管道。
3、 具体安装位置及设备尺寸等见 CAD 系统布置图。
4、 在每个工位的吸尘点布置高强吸气臂，将烟尘收集。
5、 在每个焊接工位安装工作室，用镀锌板将每个工作区域分割， 顶面与正面不安装隔板，四周三方向安装。
6、 安装 UV 光氧除味设备一台。
