20吨燃煤锅炉除尘器设计方案
一、选型背景
贵公司决定在20吨锅炉排烟口新建布袋除尘器，我公司技术人员根据贵公司的设备布局，以及贵公司提供的技术参数，制定本方案。
采用；锅炉+烟道+布袋除尘器+风机+烟道+脱硫塔+烟筒的串联方式。布袋除尘器放置在风机南面平地上，布袋除尘器烟道进出口全设计在西面以减少投资和管道阻力，且美观实用。由于贵公司原有一台旋风除尘器现已不能达到环保要求，而且锅炉出口温度高（200度）。选用布袋除尘器 高温型，并设计内置旁路系统以适应温度异常时对除尘器内部系统的损坏。布袋 选用高温型锅炉布袋，设备本体保温，防止结露。粉尘排放要适应当地环保部门的前瞻性要求，让贵公司一次性投资就能达到以后的经济和社会效益，以支持公司的持续发展。
设计原则
（1）达标排放,除尘效率；（）
（2）限度降低运行费及一次投资；
（3）本着工艺、技术、低能耗、成本低、长期稳定运转的原则，达到环保要求。
二、方案结构及介绍
1. 系统流程

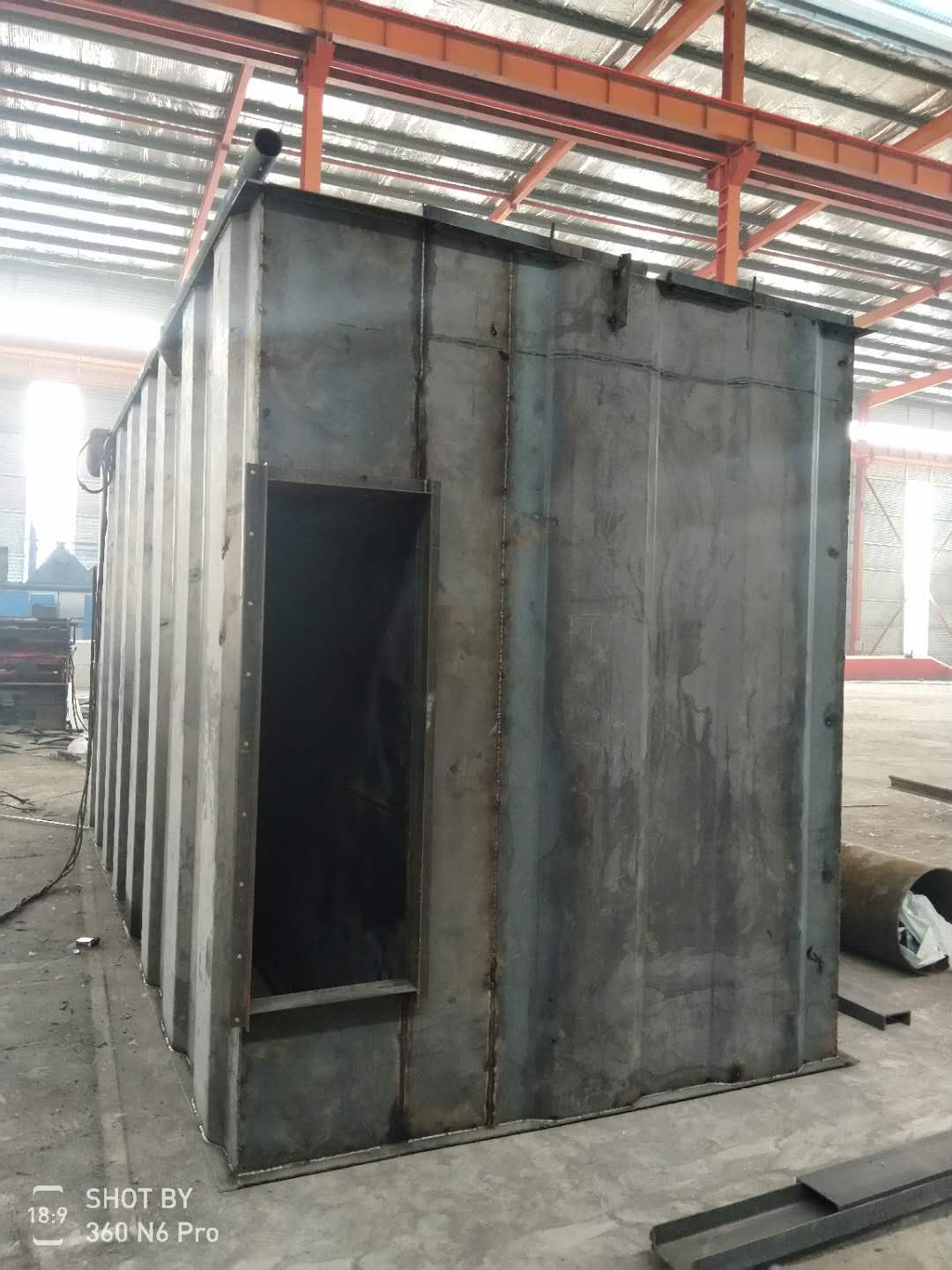

除尘器为离线脉冲袋式除尘器整体结构。除尘器选用离线除尘器，滤袋选用复合pps针刺毡滤料。烟气从原多管除尘器进入布袋除尘器，经过滤袋过滤进风机和脱硫后，烟气由烟囱排出， 终使烟气排放达到 排放标准。布袋除尘器为外滤式除尘、离线清灰、离线检修。工艺特点如下：
A、除尘、系统运行稳定；
B、适应岗位管理，限度地满足生产操作和设备检修操作；
C、投资相对较少、维护费用较低；
D、系统可实行间歇操作，视生产需要，灵活使用。
E．设内置旁路系统 好的保护除尘器延长使用寿命。
F. 整体设备交钥匙工程，让用户不劳神费心即可放心使用。
2. 20吨/h燃煤锅炉除尘设备的技术参数、功能和配置说明
2.1 LCMD-1500型除尘器主要性能及参数
序号 | 名 称 | 主要技术参数 | ||
除尘器型号： | LCMD-1500型 | |||
1 | 除尘器形式： | 低压长袋脉冲除尘器 | ||
2 | 室数（室）： | 6 | ||
3 | 排数（排）： | 单排 | ||
4 | 灰斗（个）： | 1 | ||
5 | 处理风量（m³/h）： | 60000 | ||
6 | 过滤面积（㎡）： | 1260 | ||
7 | 清灰方式： | 离线脉冲清灰 | ||
8 | 滤袋 | 规格（㎜）： | 160X6000 | |
数量（条）： | 504 | |||
材质 ≥ g/㎡ | 复合PPS针刺毡，锅炉。 | |||
9 | 滤袋 框架 | 规格（㎜）： | Φ155X5980 | |
数量（个）： | 504 | |||
材质 /直径 | Q235冷拔钢丝（硅） | |||
10 | 设备阻力（pa）： | 1200-1500 | ||
11 | 处理烟气温度（℃）： | 80-200 | ||
12 | 过滤风速（m³/min） | 0.8 | ||
13 | 入口含尘浓度（g/Nm³） | ≤15 | ||
14 | 出口含尘浓度（mg/Nm³） | ≤30 | ||
15 | 除尘效率（%） | >99 | ||
16 | 设备漏风率（%） | <3.0 | ||
17 | 本体设备设计耐压（pa） | -6000 | ||
18 | 脉 冲 阀 | 规格型号： | 3寸 | |
数量（个）： | 36 | |||
气源压力（Mpa）： | 0.5-0.7 | |||
喷吹耗气量（m³/次）： | 0.35-0.45 | |||
气源供气量（m³/min）： | 2.5-3.5 | |||
19 | 离线阀 | 规格型号（气缸）： | 100X300 | |
数量（个）： | 6 | |||
20 | 旁路控制阀 | 规格型号： | 100X450 | |
数量（个）： | 3 | |||
21
| 输送机 | 规格型号： | 300×300（㎜） | |
数量（个）： | 1 | |||
22 | 电器控制柜 | 数量（台）： | 1 | |
23 | 气源管路减压阀 | 1个 | ||
24 | 星型卸灰阀
| 1个 | ||
25 | 设备本体线缆和桥架 | 1套 | ||
26 | 设备本体保温 | 1套 | ||
27 | 空压机和储气罐 | 1套 | ||
