风机构造及运行保护措施

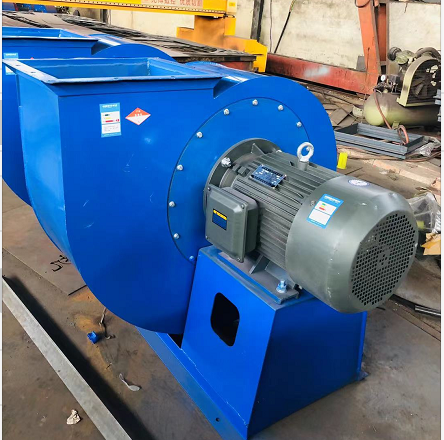

风机的壳体：风机壳体采用普通钢材料，经压型、焊接、铆接而成型的的蜗形体。蜗壳可制成分体、开箱等多种形式。风机机壳的作用主要用来收集、输送叶轮旋转形成的风量、风压，使其顺利的进行输送工作。是输送风量、风压和改变风量风压方向的通道。壳体由前侧板、后侧板、蜗壳板、出风口、补强圈、支腿、加强板等组成。可制成进口、出口各种角度和方向，方便用户使用。

风机叶轮：又叫转子，由前盘、后盘、叶片、轴盘组成，其主要作用_是收集风能，将收集的风能通过叶片，均匀、均匀不间断的加速分配出去。叶轮叶片按其做功形式可以分为前向叶片、后向叶片和径向叶片。叶轮一般用16mm材料经压型、焊接、整形、机械加工及动动平衡实验而成。叶轮可根据用户不同温度、不同叶片数量、不同用途的的风机叶轮。叶轮在制作完成后，都做动平衡实验和振动时效处理方准予出厂。

风机进风口：为普通钢材压型、焊接制成收敛型整体结构，安装在风机风机机壳的侧面，与叶轮平衡搭接、同轴，主要作用是使气体能均匀、顺利、损失小的进入叶轮，使叶轮不间断的得到风量的补充。

④调节阀：用普通钢板制成，可根据用户需求制成圆形挡板式、圆形花瓣式、方形机翼型调节叶片、方形板式调节叶片，圆形、方形可制成有轴承或带万向节、肘关节等形式。调节门的主要作用_是调节风量、风压的大小，使其能达到使用工况。调节门具有方向性，如方向错误，可致电流增大而浪费能源，使成本增高。调节阀门叶片的开启应和叶轮旋转方向一致。

风机支座和底座：支架、底座用槽钢或普通钢板焊接而成，其主要作用是用来支撑、固定风机、电机、液力耦合器，使其与地面面积增大便于固定，并具有减震作用。可根据用户要求，制成整体支架、电机支架、风机支架、减震支架、传动支架、液力耦合器支架等。

风机的辅助件：风机的附件很多主要包括：消声器、过度接头、补偿器等。

ⅰ、消声器用来消除风机旋转产生的噪音，安装在风机的进口处，为了_的消除噪音与消声器连接的部位密闭。消声器的前端应清洁防止叶轮积灰，并应在消声器进风处增加网罩，以防止物体进入损坏叶轮。

ⅱ、过度接头用来消除管道传来的振动，风机工作时由于风机的特性与输送管道特性相互影响，易产生共振，为消除共振现象应在风机的入口、出口处增加软补偿器。

ⅲ、过渡接头用来连接风机与消声器、连接风机与管道使之能平滑过渡，尽量减少阻力。

风机传动箱组：传动箱由上下机座、主轴轴承、支腿垫片、缩紧圆螺母、挡油环、油封、填料盖和油标组成。传动组的主要作用是，传递动力、支撑旋转叶轮。轴承箱以传动方式不同，分为多种传动箱体。

风机的轴承温度报警保护措施;滚动轴承温度≥80℃报警≥85℃停机；滑动轴承温度≥70℃报警≥80℃停机。

动机的自控保护措施：电动机轴承温度≥90℃报警≥95℃停机；定子工作温度F级绝缘≥135℃报警≥155℃停机.B级绝缘≥120℃报警≥135℃停机。

滑动轴承风机的供油站报警、连锁；允许启动主电机油压为≥0.1mpa。正常工作油压0.1～0.15mpa。报警油压≤0.08mpa,并连锁启动辅助油泵。

连锁主电机停机油压，辅助泵启动后，油压扔不能回升，当油压低于0.5mpa时，当主油管油压≤0.1mpa时，主电机不得启动。
