脉冲控制仪接线设置介绍

脉冲控制仪接线设置介绍

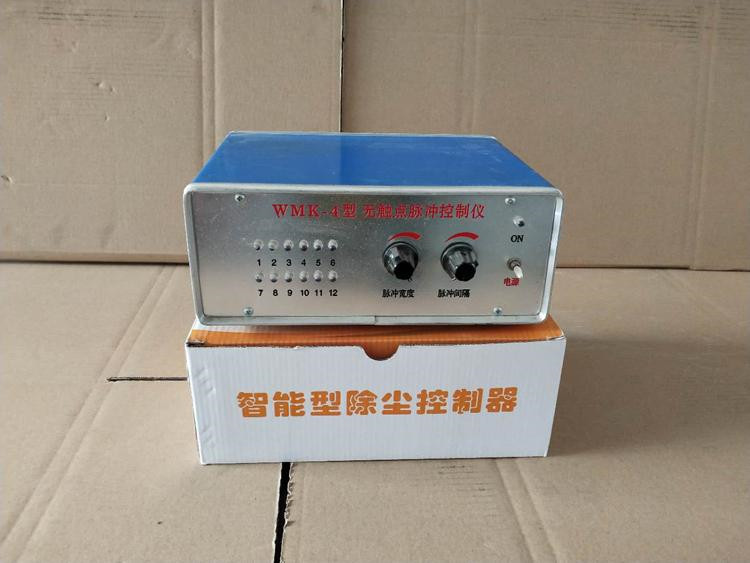

以20路为例说明脉冲控制仪接线方式

L N共1 2 3 4 5 6 7 8 9 10…20

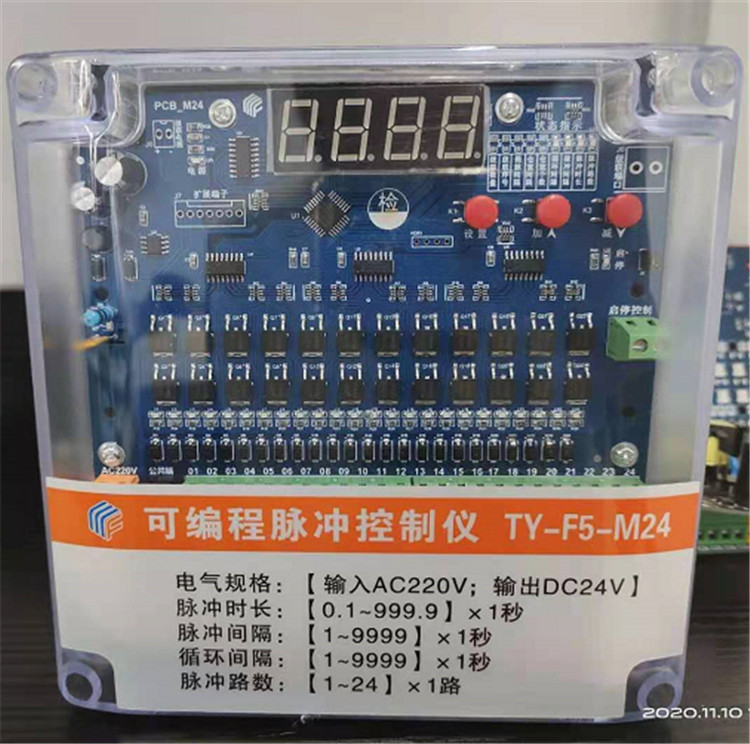

‘电源’端子为220v输入，‘公共端’端子为脉冲阀输出接线公共线，‘1-12’依次按顺序接脉冲阀，‘运行信号’和‘AB’不用接。L端接电源火线，N端接电源零线，公共端就相当于各门电磁脉冲阀的回路。

1、输出路数设置：按功能键,使输出路数指示灯亮,旋转设置键直接调节到所需数字即可。

2、脉冲周期设置：（单位：1分钟；大值为99分钟）按功能键,使周期指示灯亮,旋转设置键直接调节到所需时间即可。

3、脉冲间隔设置：（单位：1秒；大值为99秒）按功能键,使间隔指示灯亮,旋转设置键直接调节到所需时间即可。

4、脉冲宽度设置：（单位：0.01秒；大值为0.99秒）按红色功能键,使脉宽指示灯亮,旋转黑色设置键直接调节到所需时间即可。

按功能键，指示灯前面的数字1、2、3、4分别代表相应的项目设置，后面的数字表示相应项目下设置的值。一般情况下输出路数是几路就设置成几路，脉冲周期设置为5分钟，脉冲间隔设置30秒，脉冲宽度设置为0.1秒。
