粉煤灰除尘器系统设计

根据要求，设计粉煤灰转运卸料口吸风罩1套（设1路管道，配气动锁风阀1台），设计地面侧部吸风罩6套（每3套吸风罩为1路管道，共2路管道，每路管道上设置1台气动锁风阀），同时设置2套软管吸尘罩（用于打扫地面灰尘）。以粉煤灰卸料口吸尘为主，地面吸风罩主要为捕集扩散的粉尘，收集下来的粉煤灰通过气力输送装置送至粉煤灰仓。根据实际现场勘察，粉煤灰转运卸料空间约为12000×5000×5000mm(长*宽*高），则根据以上参数，定设计卸料口捕集罩所需风量为15000m³/h，设计单个地面吸风罩所需风量为3000m³/h。

具体参数详见下表：

序号	名称	单套风量（m3/h）	数量（套）	总风量（m3/h）	支管径 （mm）	主管径 （mm）	风速 （m/s）	备注
1	卸料口吸风罩	15000	1	15000	Φ550	Φ550	18	常用
2	地面吸风罩	3000	6	18000	Φ250	Φ600	18	常用
3	侧边设计地面清扫软管吸尘罩	600	2	1200	Φ100	Φ150	18	清扫地面时开启
4	设计总管管径及总风量	合计总处理风量：33000m3/h，总管管径Φ800mm (地面清扫因系统工作时使用不到，故风量不计入设计总风量）

煤粉输送除尘器系统设计

根据招标方设计要求，设置上煤圆振筛、破碎机、输送带除尘罩4套，并在圆振筛、破碎机、输送带4套集尘罩管路各加装1个气动锁风阀，同时设置3套软管吸尘罩（用于打扫地面灰尘）。煤粉回收至传送带，落灰处设1楼皮带尾部吸风罩1只，设计风量6000m³/h；一楼皮带导料槽设吸风罩1只，设计风量为10000m³/h；二楼吸风罩1只，设计风量为6000m³/h；三楼皮带吸风罩1只，设计风量为10000m³/h。

具体参数详见下表：

序号	名称	单套风量（m3/h）	数量（套）	总风量（m3/h）	支管径 （mm）	主管径 （mm）	风速 （m/s）	备注
1	一楼皮带尾部吸风罩	6000	1	6000	Φ350	Φ350	18	常用
2	一楼皮带导料槽吸风罩	10000	1	10000	Φ450	Φ450	18	常用
3	二楼吸风罩	6000	1	6000	Φ350	Φ350	18	常用
4	三楼皮带吸风罩	10000	1	10000	Φ450	Φ450	18	常用
5	侧边设计地面清扫软管吸尘罩	600	3	1800	Φ100	Φ200	18	清扫地面时开启，一、二、三楼各1处
6	设计总管管径及总风量	总处理风量32000m3/h（地面清扫因系统工作时使用不到，故风量不计入设计总风量），总管管径Φ800mm。

除尘器管道布置及设计说明

（1）本项目的2台除尘器各设置1套吸尘管网，吸尘管网的每路支管都配套气动锁风阀，除尘器进风口则由通风支管分流后分别用软管连接至每个吸尘点，且每个风阀设置为远程控制状态，可以通过控制系统远程控制锁风阀的开关，避免了人员上下跑动，节省了制作平台通道的费用；

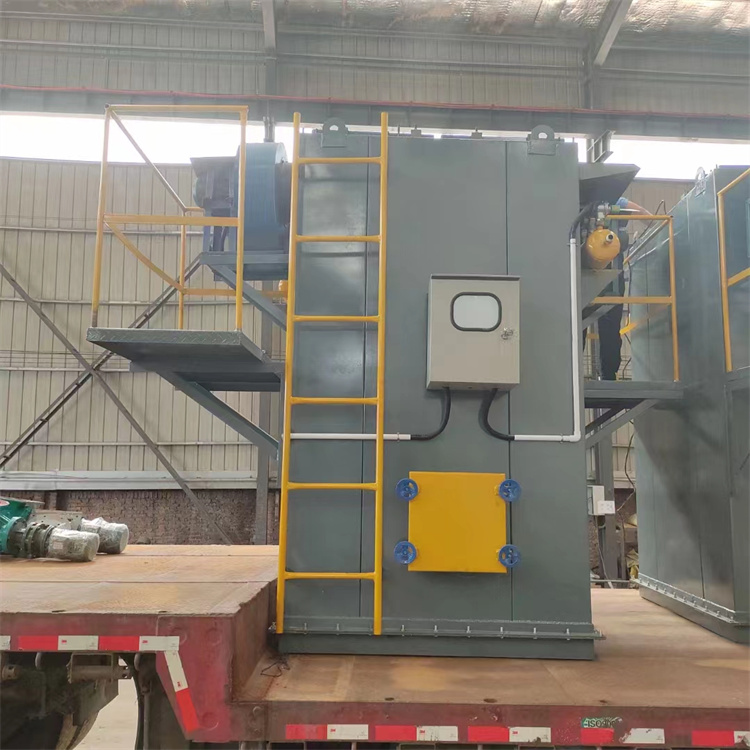

（2）本项目2套除尘系统均采用离线型行喷脉冲袋式除尘设备和引风机组合；

（3）本项目除尘管网采用负压系统，净化后的粉尘空气经风机和烟囱排至大气。
