除尘器花板尺寸决定除尘设备的外形尺寸

除尘器花板尺寸取决于脉冲阀的喷吹能力.一个脉冲阀配一根喷吹管,一根喷吹管能喷吹多少条除尘布袋和除尘滤袋之间的纵向中心距L1,取决于脉冲阀的规格,除尘布袋横向中心距L2取决于滤袋的规格.以淹没式电磁脉冲阀喷吹6000mm的除尘滤袋为例,n3=16条, L1=250mm; L2=230mm. 除尘滤袋之间的净离取70mm.

除尘器花板尺寸的大小,是决定脉冲布袋除尘器结构尺寸的关键.花板上的圆孔用于固定滤袋,孔的中心距过小,会使除尘器内的截面风速(即常说的罐口风速过高,阻力增大,清灰时粉尘沉降困难;还有可能使除尘滤袋之间相互发生摩擦,缩短滤袋的使用寿命.相反中心距过大,会增大除尘器的体积,多费钢材.所以要合理地确定滤袋中心距尺寸.

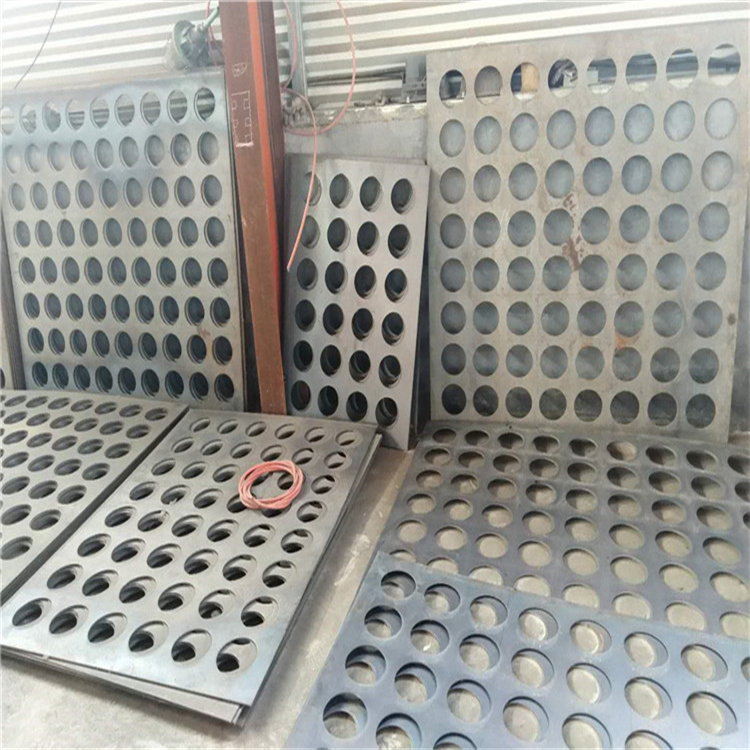

除尘器花板除承受滤袋和袋笼的重量外,还要承受除尘器内的气体压力,所以要有足够的刚度.如果稍有变形,就可能影响滤袋和花板孔间的密封效果.花板的钢板厚度一般为4～6mm,主要取决于过滤室内悬挂除尘器滤袋的数量.为增加花板的刚度,花板上应增设加强筋.花板外观应平整、光洁,不应有翘曲或凹凸不平等缺陷,其平面度偏差不大于花板长度的2/1000.花板孔的加工应采用冲孔或采用等离子切割,不允许采用气割。

布袋除尘器花板孔的排列可以灵活掌握布袋除尘器的花板尺寸大小是zhi决定布袋除尘器结构尺寸的关键。花板上的圆孔用于固定布袋，若孔的中心距过小，会使除尘器内的截面风速过高，阻力增大，清灰时粉尘沉降困难。还有可能使布袋之间相互发生摩擦，缩短布袋的使用寿命。若孔的中心距过大，会增大除尘器的体积，多费钢材，因此要合理地确定布袋中心距的尺寸。布袋除尘器花板尺寸还取决于脉冲阀的喷吹能力。一个脉冲阀配一根喷吹管，一根喷吹管能喷吹多少条除尘器布袋和滤袋之间的纵向中心距，取决于脉冲阀的规格，滤袋横向中心距取决于滤袋的规格。

其实，在实际运用中，花板孔的排列不是一成不变的，还可以根据使用场地以及粉尘特性来确定花板的排列以及花板孔中心距之间的大小。比如同样是180袋除尘器，我们可以排列成12×15，为减小除尘器的长度我们也可以排列成13×14。这样就减少了除尘器的长度增加了除尘器的宽度。比如当收集象木工粉尘、岩棉粉尘之类的大颗粒纤维性的粉尘时，我们就可以将花板孔的中心距加大以便于清灰。总之，布袋除尘器花板孔的排列可以灵活掌握。
