脱硫塔作用及设计方案

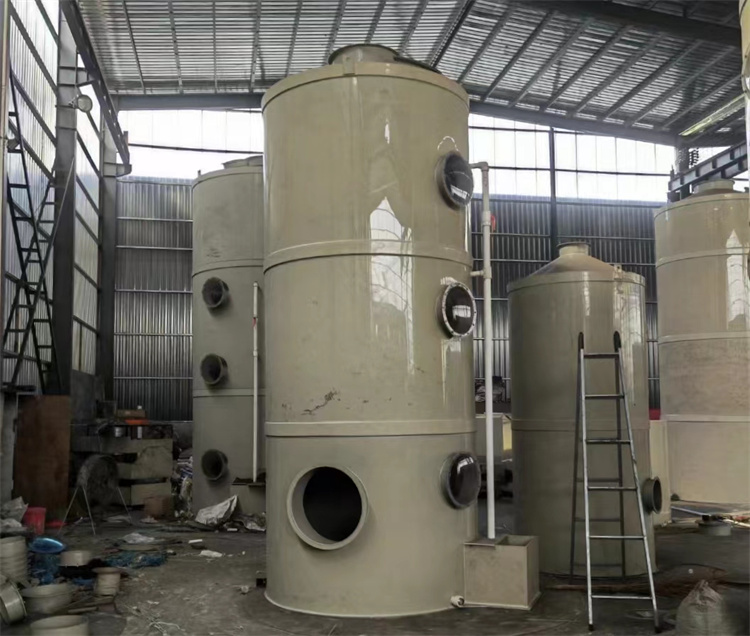

脱硫塔：主要是吸收烟气中的SO2，使之达到排放标准，同时去除烟气脱硫过程中夹带的脱硫液及微细粉尘。主脱硫塔塔体为玻璃钢材质，塔内主要分为碱液区、吸收区、除雾除尘区、外接烟囱几部分。主要部件有：烟气进口管、进液管、出液管、气体分布器、喷淋层、湿式管束除尘器、烟气出口管等。脱硫塔进口管部分做乙烯基环氧树脂，耐高温，在脱硫塔进口部位安装有急冷喷淋装置；在脱硫塔喷淋区及以下部分，内衬碳化硅耐磨层，厚度不小于1mm。设计烟道内流速12m/s，脱硫塔内流速1.5m/s，烟囱内流速9m/s。

脱硫塔设计3层喷淋，FRP材质管道+316L螺旋喷嘴，每层喷淋密度≧220%，单层设计效率42%，每台循环泵对应1层喷淋，正常情况下开脱硫泵2开1备。喷嘴布置设计成中间区域为90°喷头，周边为60°喷头，*大限度利用喷头的有效喷淋半径，同时可以高效覆盖塔的横截面。

脱硫塔碱液区设计须能完全排空碱液，碱液区设计高度不超过1m，碱液出口设计成防止碱排空后漏气的装置。吸收塔的整体设计应方便塔内部件的检修和维护，脱硫塔内部的喷淋系统和支撑等尽可能不堆积污物和结垢，并且设有通道以便于清洁。
