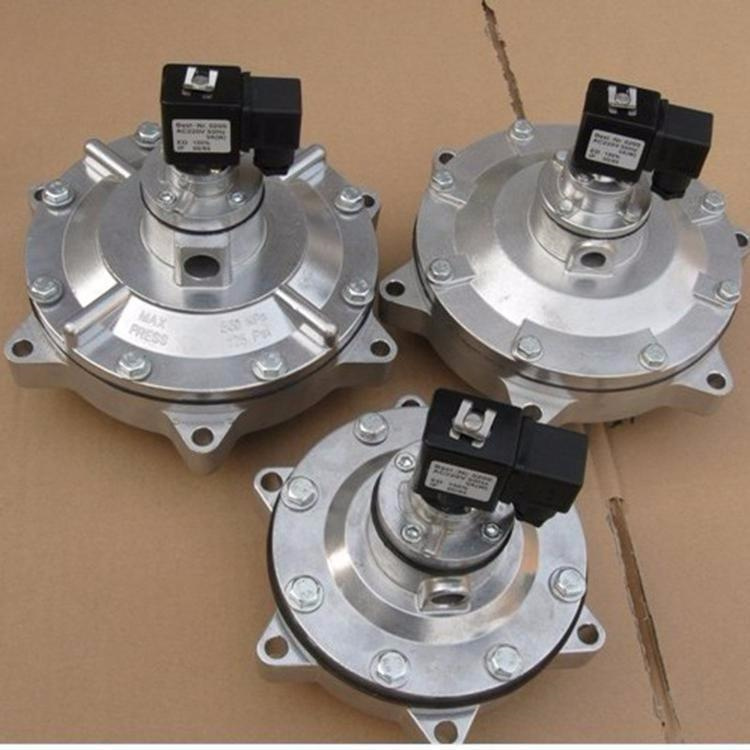

淹没式脉冲阀结构原理

淹没式脉冲阀是一种常用于除尘设备中的关键部件，主要用于控制压缩空气的喷吹，以清除滤袋上的粉尘。其结构和工作原理如下：

结构1. 阀体：通常由铝合金或不锈钢制成，耐腐蚀、耐高压。2. 膜片：橡胶或聚氨酯材质，负责密封和开启阀门。3. 弹簧：控制膜片的复位。4. 电磁线圈：通电时产生磁力，驱动阀芯动作。5. 阀芯：连接膜片和电磁线圈，传递动作。6. 进出气口：进气口连接压缩空气，出气口连接喷吹管。

 工作原理1. 关闭状态：电磁线圈断电，弹簧将膜片压在阀座上，阀门关闭，压缩空气无法通过。2. 开启状态：电磁线圈通电，产生磁力，拉动阀芯，膜片离开阀座，压缩空气通过阀门进入喷吹管，清除滤袋上的粉尘。3. 复位：电磁线圈断电，弹簧将膜片压回阀座，阀门关闭，喷吹停止。

特点-淹没式设计：阀体安装在气包内部，结构紧凑，减少外部空间占用。快速响应：电磁线圈动作迅速，确保喷吹及时。高效清灰：压缩空气直接喷入滤袋，清灰效果好。耐用性强：材料和设计使其适应恶劣工况，寿命长。

 应用主要用于袋式除尘器，如水泥、钢铁、电力等行业的粉尘处理系统。

 总结淹没式脉冲阀通过电磁线圈和膜片的配合，控制压缩空气的喷吹，实现高效清灰，是除尘设备中的重要部件。
