活性炭吸附催化燃烧废气处理设备工艺流程

1）启动加热元件加热。内部加热元件产生热能后，通过风机和连接管道将热空气吹入活性炭吸附床，使活性炭床升温；

2）升温后，浓缩在活性炭中的物从便会挥发解析出来，在风机负压引导下物通过脱附管道进入催化燃烧床内，催化燃烧床内部添有贵金属催化剂，在高温和催化剂的作用下，挥发出来的废气二次分解净化。

3）当催化燃烧床升温达到280℃左右时，废气中的物质在催化剂的作用下即可开始反应，同时，废气燃烧产生的热气循环使用，反应后的热量达到值时加热元件可以停止工作，此时活性炭吸附浓缩催化燃烧加热装置为无功率运行状态。

4）活性炭脱附后的小风量、废气入换转热器进行换热，进行余热的回收，同时加热元件对废气进一步升温，升温后的废气达到废气在催化剂作用下的起燃温度，在催化剂的作用下与氧气反应，高温裂解成CO2和H2O，成分净化，同时释放出热量，释放出的热量使气体温度进一步升高，净化后的尾气经过两级换热器实现余热的回收利用，以此循环，让活性炭吸附浓缩催化燃烧装置、电。

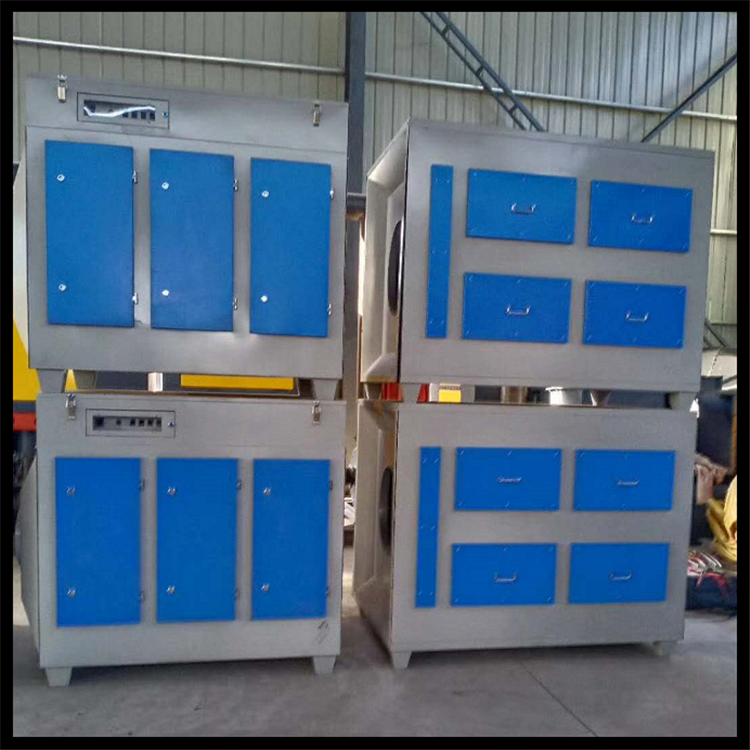

活性炭吸附催化燃烧废气处理设备采用电加热方式预热，电热管分成多组，由电控箱自动控制，当废气温度低于温度时（可设定）电热管会自动接通电源给废气加热，当废气温度高于温度时（可设定）电热管会自动断开一组、二组、多组或全部电源以节约电能及达到运行。当脱附气体中的废气浓度达到4000mg/m3左右，基本可以实现热量的自平衡，不需要开启电加热，达到节约能源的目的。

5）活性炭脱附流程：当活性炭吸附饱和后，启动脱附风机进行脱附，脱附气体首先经过催化床中的换热器，然后进入催化床中，在电加热器的作用下，气体温度提高到280℃左右，物质在催化剂的作用下高温氧化，被分解为CO2和H2O，同时放出大量的热。释放出来的热量将气体温度进一部提高，该高温气体再次通过换热器，与进来的冷风换热，回收一部分热量。从换热器出来的气体一部分直接排空，另一部分继续进入吸附床对活性炭进行脱附。当脱附温度过高时可启动补冷风机进行补冷，使脱附气体温度稳定在一个合适的范围内，循环利用。
