焊接车间净化器排风量计算公式

焊接车间净化器排风量计算公式

焊接车间安装焊烟净化器局部排风排风罩的风量计算方法，

侧吸罩排风量计算公式为Ｌ=0.75•Ｖｘ•(5Ｘ2+A)•3600 ｍ3/ｈ,

式中Ｘ为焊点离侧吸罩口距离(ｍ);A为罩口面积(ｍ2);Ｖｘ为焊接点水平吸入速度(ｍ/ｓ),有关资料推荐Ｖｘ为0.5～1.0 ｍ/ｓ,但考虑横向气流干扰及操作方法影响等因素,建议取Ｖｘ为1.0～1.2ｍ/ｓ。

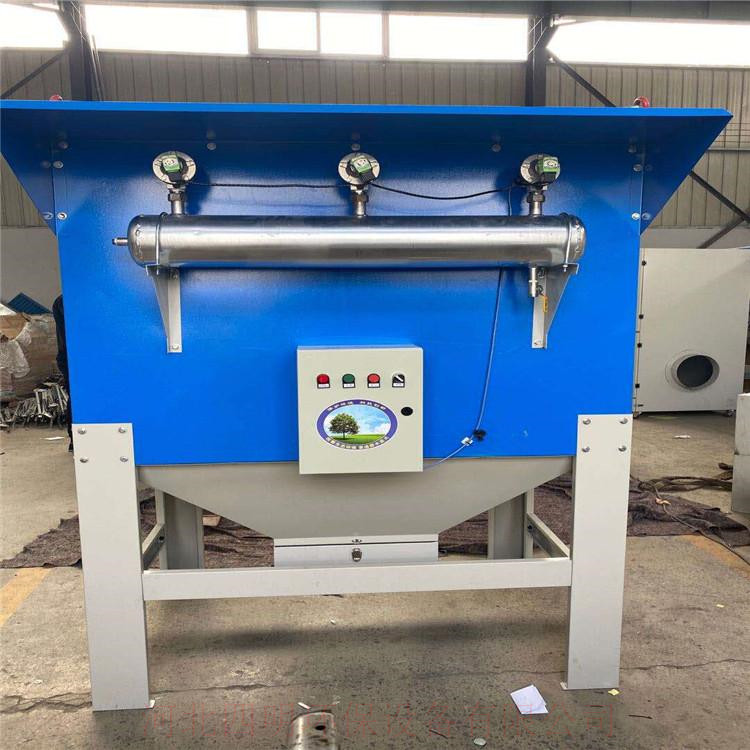

四明环保焊烟除尘器上部排风罩排风量计算公式为Ｌ=3600Ｖｏ•A ｍ3/ｈ,

式中A为罩口面积,Ｖｏ为罩口平均风速,四边敞开Ｖｏ=1.05～1.25 ｍ/ｓ;三边敞开Ｖｏ=0.9～1.05 ｍ/ｓ;二边敞开Ｖｏ=0.75～0.9 ｍ/ｓ;一边敞开Ｖｏ=0.5～0.75 ｍ/ｓ。

焊接室排风量计算公式为Ｌ=Ｖc•A•3600 ｍ3/ｈ，

式中A为罩口面积(ｍ2); Ｖc为焊接点水平吸入速度(ｍ/ｓ)，建议Ｖc=0.7ｍ/ｓ。

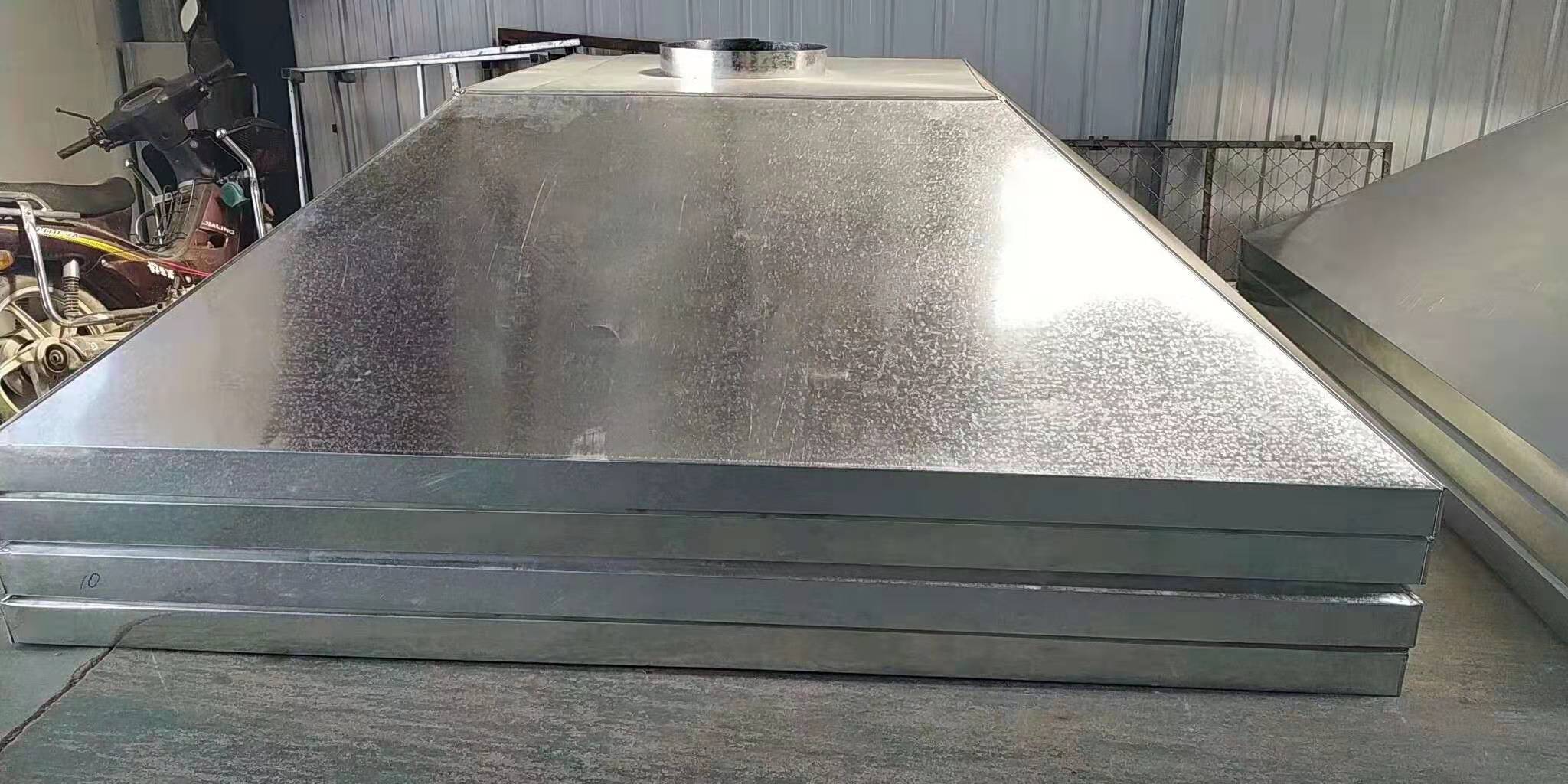

集气罩用途

集气罩是捕集含尘气体的设备装置。通过集气罩口的气流运动，可在物散发地点直接捕集物而控制其在车间的扩散，室内工作区物浓度不超过卫生标准的要求。集气罩设计应该考虑实际环境，工作场合，以与工作场合匹配为宜，从而**程度上收集气体，减少扩散。
